Hvorfor er udvendigt gevind 90° bøjet kugleventil i fuld messing ideel til kompakte rørledningslayouts?

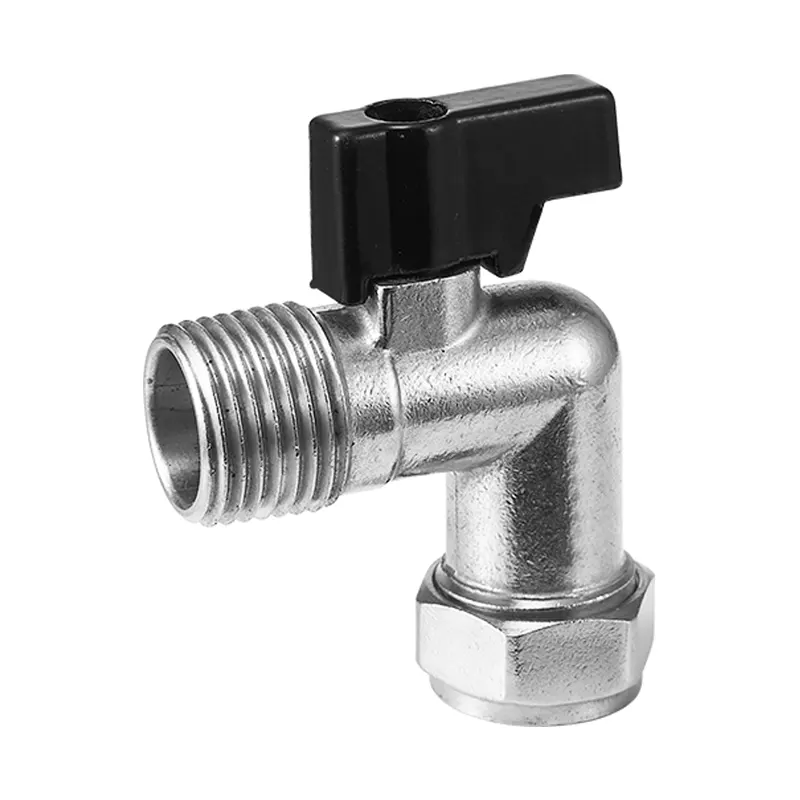

Når designere håndterer rørruter, der kræver 90-graders retningsskift og uafhængig afspærringskontrol,Udvendigt gevind 90° bøjet kugleventil i fuld messingslår to funktioner sammen til en enkelt enhed. Traditionelle rørledningsløsninger samler ofte en standard kugleventil plus en albuefitting, som skaber ekstra forbindelsessamlinger. Hver ekstra samling tilføjer potentielle lækagepunkter og øger den samlede pladsbesættelse inde i begrænset kabinet eller udstyrs indvendige plads. Den integrerede bøjede struktur fjerner behovet for ekstra albuedele og bevarer en flowkanal med fuld boring for at reducere tryktab under væsketransmission.

1. Kernedesignlogik af vinkeltype rørledningsventiler

Vinkel-type kugleventiler genskaber konventionel lige-gennem ventilstruktur. Den 90-graders bøjede krop fuldender retningsovergangen, mens den indvendige kuglemekanisme leverer en kvartsdrejning åben-lukket drift. Indvendig kanal med fuld boring holder den indvendige diameter i overensstemmelse med forbindende rørledninger, hvilket undgår strømningskrympning, som normalt findes i mange almindelige vinkelstopventiler. Medier kan passere igennem uden tydelig stigning i strømningsmodstanden.

Udvendige gevindender understøtter direkte gevindforbindelse mod passende rørporte. Der kræves ingen svejsning eller komplekse specialværktøjer under tilslutningsarbejde. Denne egenskab giver bekvemmelighed ved montering på stedet og senere vedligeholdelsesadskillelse. Ingeniører kan udskifte eller inspicere denne ventil uden at ødelægge de omkringliggende rørledningssegmenter.

• Integreret 90 graders bøjning fjerner ekstra albuefittings og mellemled
• Kuglestruktur med fuld boring bibeholder stabil flowkapacitet og lavt trykfald
• Udvendige gevindgrænseflader passer til almindeligt anvendte standard rørforbindelsesspecifikationer
• Kvartalssving manuel betjening giver hurtig åbning og luk-respons

Mange kompakte mekaniske indkapslinger og vægmonterede VVS-layouts får gavn af dette strukturelle koncept.Udvendigt gevind 90° bøjet kugleventil i fuld messingeliminerer overflødige tilpasningskombinationer og optimerer hele rørledningens rumlige arrangement.

2. Messingmaterialeydelse til væskekontrolkomponenter

Messing forbliver en bredt betroet legering til væskekontrolhardware. Den leverer afbalanceret mekanisk styrke, anti-korrosionsegenskaber og fin bearbejdelighed. Til brug i vand, trykluft, lavtryksgas og kompatible oliemediemiljøer modstår messingmateriale oxidation og langsom nedbrydning forårsaget af langvarig mellemlang kontakt. Sammenlignet med nogle letvægtslegeringsalternativer bevarer kvalificeret messingventilhus strukturel stabilitet under normale arbejdstrykcyklusser.

Fremstillingspræcision bestemmer direkte den endelige tætningsydelse. Præcis bearbejdning af kuglekerne, ventilsæde og gevindoverflade garanterer tæt matchning mellem bevægelige dele. Dårlig forarbejdningsnøjagtighed vil forårsage skjulte lækagerisici, selvom råmaterialet opfylder standardkravene. Tætningssædematerialer spiller også en vigtig rolle, idet de understøtter gentagne åbne-lukke-cyklusser uden hurtig ældning eller permanent deformation.

Fælles sammenligning af ventilhusmateriale

Materialevalg bør matche det faktiske arbejdsmedium og det omgivende miljø.Udvendigt gevind 90° bøjet kugleventil i fuld messinganvender messing som hovedlegememateriale, rettet mod generelle VVS- og mekaniske væskekontrolscenarier, hvor korrosionsrisikoen forbliver inden for et acceptabelt omfang.

3. Real-World Application Scenarier

Forskellige installationssteder stiller unikke rumlige og funktionelle krav til kugleventiler af vinkeltypen. Hvor rørledninger skal dreje 90 grader i nærheden af ​​udstyrsgrænseflader, kan denne ventil forenkle de overordnede rørsystemer betydeligt.

VVS-systemer til boliger og erhverv

Vægskjulte rørledninger, kabinet-under vandforsyningskredsløb vender ofte ud mod et smalt installationsrum. Traditionel ventil plus albuesamling optager for meget plads. Den integrerede bøjede ventil forbinder vægudløbsrør og terminaludstyr direkte, hvilket reducerer samlingsmængden. Det gælder for afspærringssteder for afdelinger af sanitære faciliteter og vandforsyningsafdelinger i kommercielle toiletter.

Mekanisk udstyrs hjælpevæskekredsløb

Luftkompressorer, lille behandlingsudstyr og kølesystemer kræver ofte lokal afbrydelse ved 90 graders drejepositioner. Eksterne gevindgrænseflader forbindes direkte til udstyrets gevindporte. Operatører kan afbryde medium flow hurtigt til udstyrsfejlretning eller rutinemæssig vedligeholdelse uden at lukke hovedsystemets rørledninger.

Let-duty industriel væskeoverførsel

Værkstedstrykluftforgreningsrørledninger, lavtryksvæskedistributionsnetværk har brug for pålidelige lokale afspærringspunkter. Kompakt dimension hjælper med at arrangere flere ventilenheder inden for begrænset udstyrsskabsplads. Struktur med fuld boring undgår strømningsbegrænsning, hvilket er vigtigt for at holde systemets arbejdseffektivitet.

For ovennævnte installationsforhold,Udvendigt gevind 90° bøjet kugleventil i fuld messingtilbyder en integreret løsning til at tilfredsstille både retningsændringer og afspærringskrav.

4. Praktisk installations- og monteringsvejledning

Selv velfremstillede ventiler kan forårsage lækage eller tidlige skader forårsaget af ukorrekte installationsoperationer. Flere grundlæggende principper bør følges under montagearbejde i marken.

Før den formelle installation skal visuel inspektion være afsluttet. Check ventilhusoverflade, gevindsektion og håndtagsbevægelse. Bekræft, at kuglekernen roterer jævnt gennem fuld åben-lukke bevægelse. Eventuelle resterende metalspåner eller snavs inde i ventilhulrummet skal ryddes væk for at forhindre ridseskader på tætningsflader efter ibrugtagning.

Til udvendige gevindsamlinger skal passende gevindtætningsmateriale påføres korrekt. Undgå at overvinde tætningstape, da der ellers kan komme snavs ind i ventilens indre kammer og beskadige tætningssæderne. Ved tilspænding af gevind, påfør kraft på ventilhusets sekskantede position, drej aldrig hele ventilen ved at tage fat i håndtaget. For stort drejningsmoment vil revne messinglegemet eller beskadige indvendig gevindstruktur.

Reservér tilgængelig plads til håndtagsbevægelse efter installation. Sørg for, at håndtaget ikke kolliderer med væg, kabinet eller tilstødende rør, når det drejes 90 grader. Hvis håndtagspositionen forstyrrer omgivende komponenter, skal du kontrollere, om den justerbare håndtagsstruktur kan tilpasse lokale layoutforhold.

Det skal bemærkes, atNingbo Ming Da Hai Chen Metal Products Co.,Ltd.giver praktiske monteringstips og tekniske referencedokumenter til partnere, der implementerer messinggevindventilprodukter på tværs af forskellige projektmiljøer.

5. Ydelsestest og langsigtede serviceovervejelser

Efter afslutning af installationen repræsenterer tryk- og lækageinspektion det nødvendige valideringstrin. Øg systemtrykket gradvist i stedet for at påføre fuldt tryk med det samme. Vær opmærksom på gevindforbindelsespositioner og ventilspindelområdet for væde eller bobledannelse. Udfør flere fulde åbne-lukke-cyklusser, bekræft, at ventilen kan opnå fuldstændig afspærringseffekt under arbejdstryk.

Under langvarig drift hjælper regelmæssig visuel kontrol med at opdage tidlige unormale tegn. Vær opmærksom på, om hårde fremmedpartikler strømmer inde i rørledninger. Granulære urenheder kan ridse kuglekernen og ventilsædets tætningsflader og gradvist forårsage intern lækage. Passende filteranordninger kan tilføjes opstrøms, hvis mediet indeholder faste partikler.

Driftstemperatur og tryk skal holde sig inden for produktdefinerede rammer. Overskridelse af de normerede arbejdsforhold vil forkorte levetiden og medføre skjulte sikkerhedsrisici. Når systemet gennemgår langvarig nedlukning, skal du med jævne mellemrum betjene ventilens åbne-lukke-cyklusser for at holde bevægelige dele fleksible.

Integreret bøjet kugleventil løser real-world pipeline layout-puslespil til utallige ingeniørprojekter. Omhyggeligt produktvalg, standardiseret installation og rutinemæssig statusinspektion arbejder sammen for at opretholde en stabil væskekontrolydelse for langtidsløbende rørsystemer.
